AZFP浮游動物魚類剖面儀

加拿大ASL公司是著名的環境科學儀器制造商，在海洋學、聲學散射、冰研究等方面擁有豐富的經驗。

AZFP浮游動物魚類剖面儀（Acoustic Zooplankton Fish Profiler，AZFP）利用超聲頻率聲學后向散射技術，對水體浮游動物和魚類生物量進行監測。系統可單頻也可選擇多頻，最多可以同時通過4個頻率進行數據采集。AZFP結合多頻率操作、低功耗特性，可長期水下采集數據，是功能強大的海洋、湖泊和河流科研和環境監測工具。其他聲吶探測目標包括氣泡和懸浮沉積物。38kHz可用作科研魚探儀，對魚類生物量等進行評估研究。

200kHz底部固定AZFP連續4天聲學散射信號

AZFP多頻采集結果對比

主要功能：

長期高分辨率定點連續數據收集（達一年）；

單個換能器外殼最多可集成4個采樣頻率；

可放置于水底向上觀測，也可置于水面上向下觀測；

集成傾角傳感器；

陽極電鍍鋁外殼，可用于600m深度；

RS-232串口，16GB可更換閃存（Compact Flash Memory）；

高分辨率16 bit A/D，A/D轉化率64000Hz，40000Hz或20000Hz可選；

采樣參數靈活，根據實際需要設置；

緊湊式設計，內置電池。

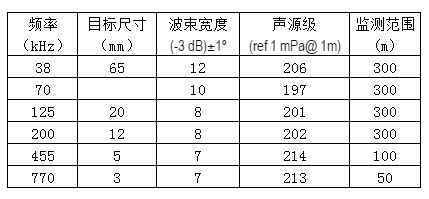

可選頻率：

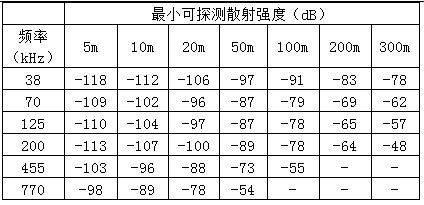

最小可探測散射強度：

技術參數：

傾角傳感器：范圍±45°，精度±3°；

數據存儲：緊湊式閃存16GB；

電源：標準電池組200 A-hr（可選?, ? 或?），標準電池組以每2s間隔采樣，100m探測范圍，4個工作頻率，可以使用150天；

尺寸：直徑0.17m * 長1.0m；

重量：50kg。

軟件：

AZFPLink用于配置儀器和數據分析；

軟件以逗號分隔的ASCII格式（CSV）或二進制格式輸出數據，跟Echoview兼容。

可選配置：

帶光學隔離的RS-422串口通訊，適用于實時在線應用；

淺水外殼，不帶內置電池組，適合于淺水應用；

外部電池組；

水面浮球或水底固定設備；

深水外殼，根據需要定制；

傾角聲波發射器，跟水底固定設備一起使用。
